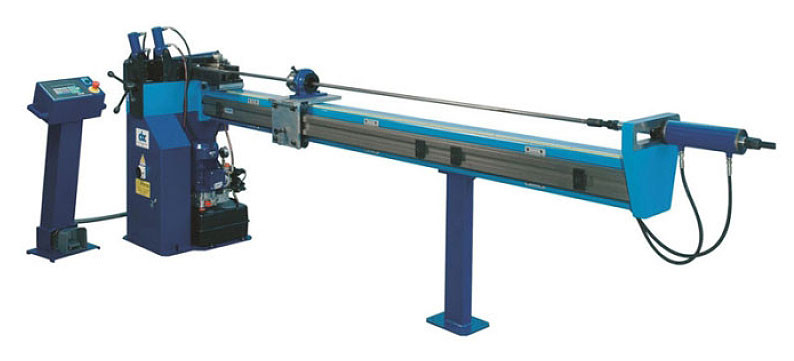

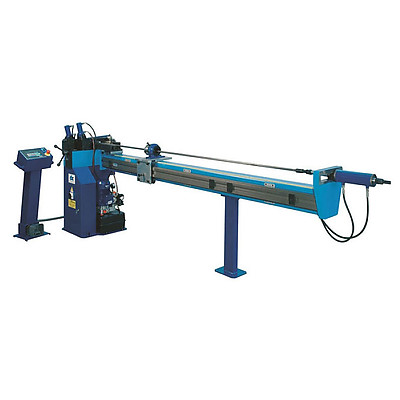

Цифровой гидромеханический трубогиб для гибки с дорном. Гидроцилиндры установлены для зажима и разжима заготовки, а также работы дорна. Производит гибку труб диаметром до 50 мм, а также тонкостенных труб. Используется в сантехнических работах, судостроительном, газовом и машиностроительном производстве. Специальные диаметры и радиусы гибки по запросу. Цифровой электронный блок для программирования, контроля и корректировки угла гибки.
Технические характеристики
Напряжение:
380 В
Мощность:
2,3/3,1 кВт
Угол гибки:
до 180˚
Габариты:
810х400х1100 мм (без дорна)
Длина дорна:
2-6 м
Вес:
210 кг
Параметры труб
Тип трубы
Диаметр, мм
Толщина стенки, мм
Медная и латунная труба
50
3
Стальная труба для кабельных каналов
50
2
Нержавеющая труба AISI 304/316
50,8
1,5
Труба для гиравлических систем ST 35,4
50
3
Мебельная труба
50
2
Труба котельная
50
2
Алюминиевая труба
50
4
Газовая труба
48
3
Квадратный профиль
40х40
3
Особенности
Чугунная станина на металлическом основании.
Асинхронный трехфазный двигатель.
2 скорости для удобства работы.
Цифровой электронный блок для программирования, контроля и корректировки угла гибки - способен хранить до 50 программ с возможностью запуска 9 последовательных операций в каждой.
Гидравлическая система для зажима заготовок.
Механизированный патрон для подачи заготовки.
Минимальный и максимальный радиус гиба 35-140 мм.
Минимальное расстояние между гибами 130 мм.
Низкое напряжение электронной платы - 24 В.
Регулировка угла гибки.
Электронный тормоз.
Трубогибочный станок с дорном CBC UNI 70 HC в работе
