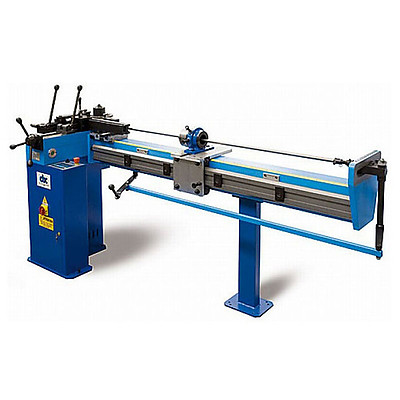

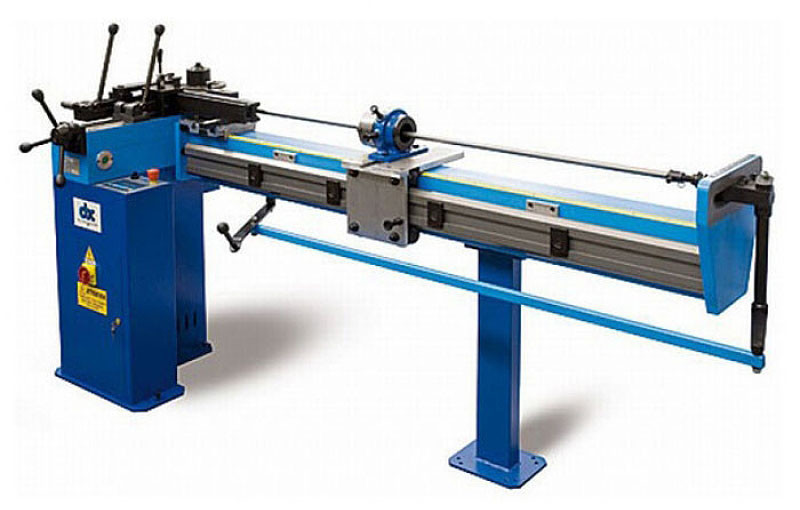

Цифровой электромеханический трёхфазный трубогиб с дорном. Мощный и точный станок для гибки труб больших диаметров. С помощью бронзового дорна и выглаживающей матрицы, которая ставится за гибочным сегментом, можно гнуть тонкостенные трубы в радиус 2D без деформации поверхности. Используется в сантехнических работах, судостроительном, газовом и машиностроительном производстве. Специальные диаметры и радиусы гибки по запросу. Цифровой электронный блок для программирования, контроля и корректировки угла гибки. Автоматический возврат каретки после выполнения гиба. Оснащен двумя сменными вставками - универсальной и отдельной для диаметров больше 32 мм.
Технические характеристики
Напряжение:
380 В
Мощность:
1,5/2,2 кВт
Угол гибки:
до 180˚
Габариты:
810х400х1100 мм (без дорна)
Длина дорна:
2-6 м
Вес:
210 кг
Параметры труб
Тип трубы
Диаметр, мм
Толщина стенки, мм
Медная и латунная труба
50
4
Стальная труба для кабельных каналов
-
-
Нержавеющая труба AISI 304/316
50,8
3
Труба для гиравлических систем ST 35,4
-
-
Мебельная труба
50
3
Труба котельная
50
4
Алюминиевая труба
50
8
Газовая труба
-
-
Квадратный профиль
40х40
4
Особенности
Чугунная станина на металлическом основании.
Асинхронный двигатель.
2 скорости для удобства работы.
Цифровой электронный блок для программирования, контроля и корректировки угла гибки - способен хранить до 50 программ с возможностью запуска 9 последовательных операций в каждой.
Автоматический возврат каретки после выполнения гиба.
Минимальный и максимальный радиус гиба 30-200 мм.
Минимальное расстояние между гибами 120 мм.
Низкое напряжение электронной платы - 24 В.
Регулировка угла гибки.
Электронный тормоз.
Оснащен двумя сменными вставками - универсальной и отдельной для диаметров больше 32 мм.
Трубогибочный станок с дорном CBC UNI 70 C в работе
