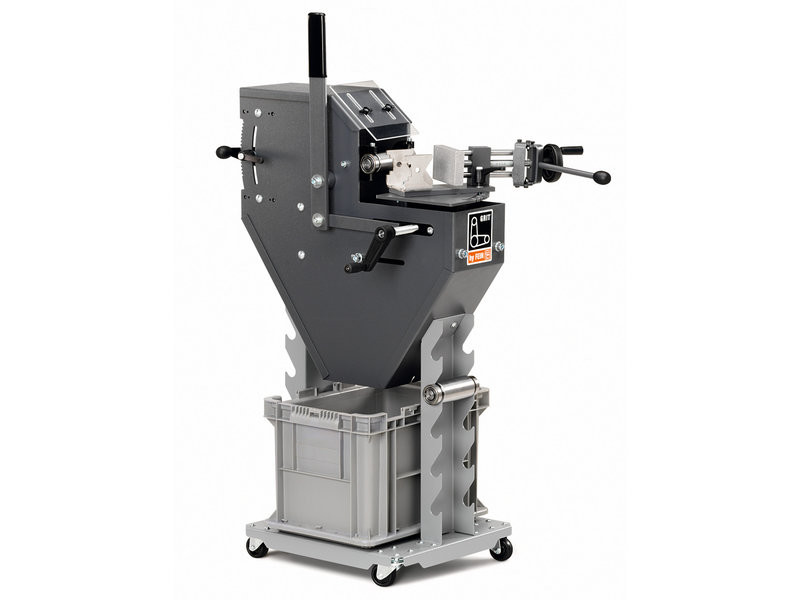

Модуль для шлифовки закруглений при подгоночном шлифовании труб, профилей и листовых заготовок. Присоединяется к станкам GX 75 и GX 75 2H.
Технические характеристики
Трубы до Ø:
16-75 мм
Размеры профилей/плосколистового материала макс.:
75x75 мм
Размеры ленты:
75x2250 мм
Вес:
54 кг
Особенности
Для точной вышлифовки профилей и труб диаметром 16-75 мм.
Контактные ролики поставляются по заказу для всех ходовых размеров.

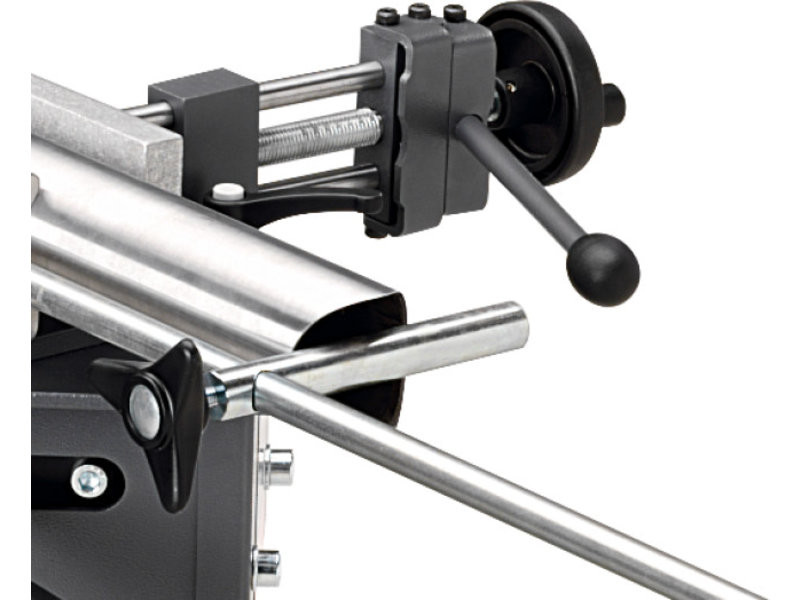

Ограничитель длины для серийного производства по заказу.
встроенный ограничитель глубины.

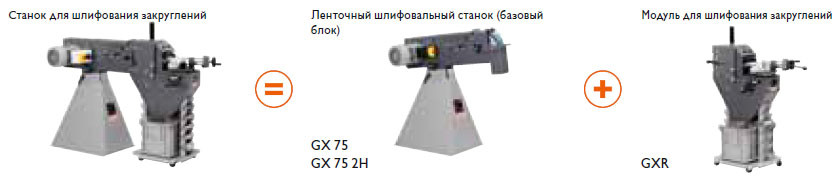

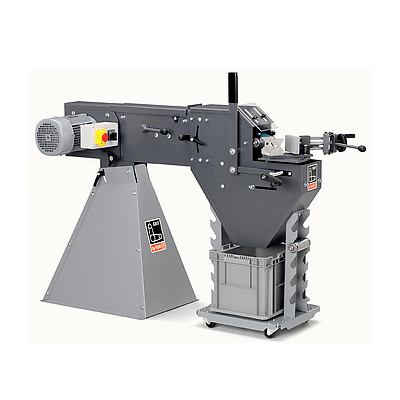

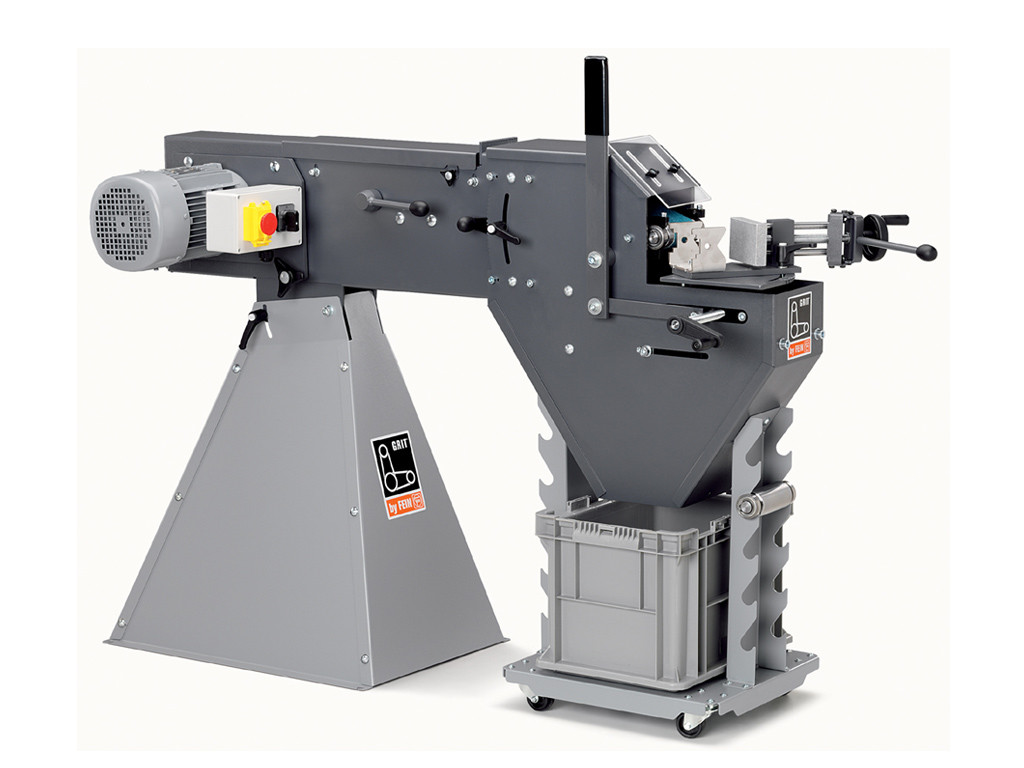

Возможность комбинирования с ленточно-шлифовальным станком GX 75 (2H) и GI 75 (2H).
Установка величины угла возможна по желанию до 90°.
Комплект поставки
1 контактный ролик для Ø 42,4 мм.
1 контактный ролик Ø 48,3 мм.
1 шлифовальная лента 75 x 2250 мм (K 36 R).
Прайс лист
Артикул
Наименование
Цена, руб
99001001001
Модуль для шлифовки закруглений GRIT GXR
182874.00
Базовый шлифовальный модуль
Артикул
Наименование
Цена, руб
79013100403

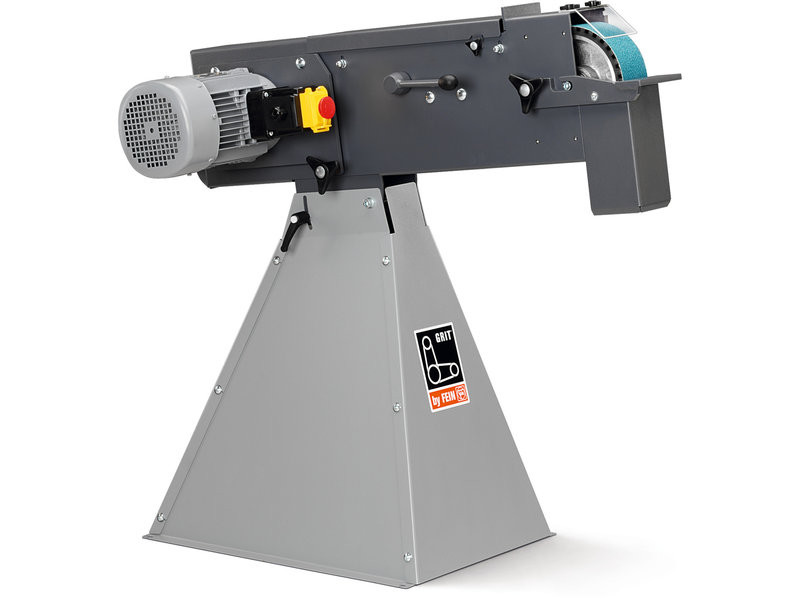

Ленточно-шлифовальный станок GRIT GX75
161920.00
79013200403
Ленточно-шлифовальный станок GRIT GX75 2H
193336.00

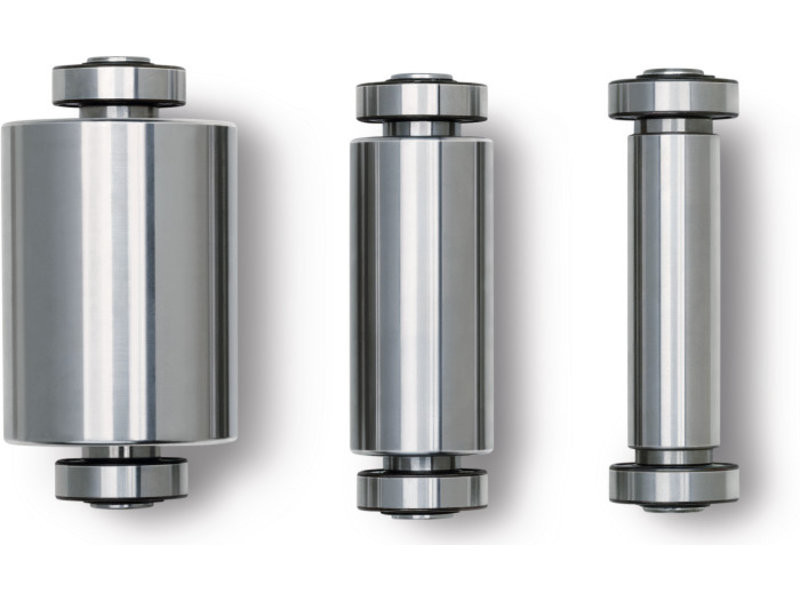

Контактный ролик
Высокая стойкость, низкое сопротивление качению благодаря высококачественным шарикоподшипникам, простота замены.
Артикул
Диаметр, мм
Цена, руб
69902020000
16
15062.00
69902021000
17
15062.00
69902022000
17,2
15062.00
69902023000
18
14582.00
69902024000
19
15062.00
69902025000
20
15062.00
69902026000
21
14582.00
69902027000
21,3
15062.00
69902028000
22
14319.00
69902029000
22,2
15062.00
69902030000
22,5
14319.00
69902031000
23
14582.00
69902032000
23,1
14582.00
69902033000
24
15062.00
69902034000
24,5
15062.00
69902035000
25
15062.00
69902036000
25,4
15062.00
69902037000
25,9
15062.00
69902038000
26
15062.00
69902039000
26,4
14319.00
69902040000
26,9
15062.00
69902041000
27
15062.00
69902042000
28
15062.00
69902043000
28,6
15062.00
69902044000
28,8
14319.00
69902045000
29
15062.00
69902046000
30
15062.00
69902047000
31,7
15062.00
69902048000
32
15062.00
69902049000
33
15062.00
69902050000
33,7
15062.00
69902051000
34
15062.00
69902052000
35
15062.00
69902053000
36
14997.00
69902054000
37,5
15062.00
69902055000
38
15062.00
69902056000
38,1
15062.00
69902057000
38,3
15062.00
69902058000
40
15062.00
69902059000
41
14582.00
69902060000
41,2
15062.00
69902061000
42
15062.00
69902062000
42,4
15062.00
69902063000
42,6
14582.00
69902064000
43
15062.00
69902065000
43,3
15062.00
69902066000
44
15062.00
69902067000
44,5
15062.00
69902068000
45
14582.00
69902069000
46
15062.00
69902070000
48
15062.00
69902071000
48,3
15062.00
69902072000
49
14582.00
69902073000
50
15062.00
69902074000
50,8
18543.00
69902075000
51
17952.00
69902076000
53
18543.00
69902077000
53,7
18543.00
69902078000
54
18224.00
69902079000
55
18543.00
69902080000
57
17641.00
69902081000
58
18543.00
69902082000
59
18543.00
69902083000
60
18543.00
69902084000
60,3
18543.00
69902085000
63
17952.00
69902086000
63,5
18543.00
69902087000
65
17952.00
69902088000
67
17952.00
69902092000
75
18543.00
69902089000
69
18543.00
69902090000
70
18543.00
69902091000
73
18543.00
69902093000
76
20128.00
69902094000
76,1
21162.00
69902095000
76,2
21162.00
69902096000
80
21083.00
69902097000
82,5
20492.00
69902098000
88,9
21162.00
69902099000
90
21162.00
Упор продольного хода
Длина 1000 мм, бесступенчатая регулировка, простой монтаж.
Артикул
Наименование
Цена, руб
69902001000
Упор продольного хода
23430.00
Прочие принадлежности
Артикул
Наименование
Описание
Цена, руб
39000000007
Защитный щиток для глаз
3 шт. в наборе
11602.00
39000000385
Водяной бачок
15 л, с боковыми ручками, для гашения искр
11293.00
69902186000
Переходник
Для подгонки модуля GXR к станкам линейки GI
11311.00

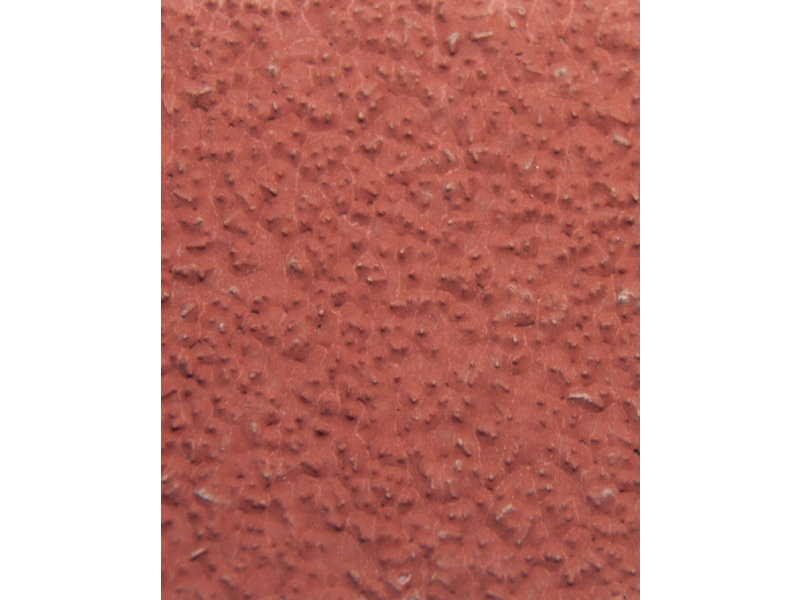

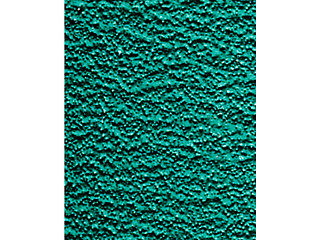

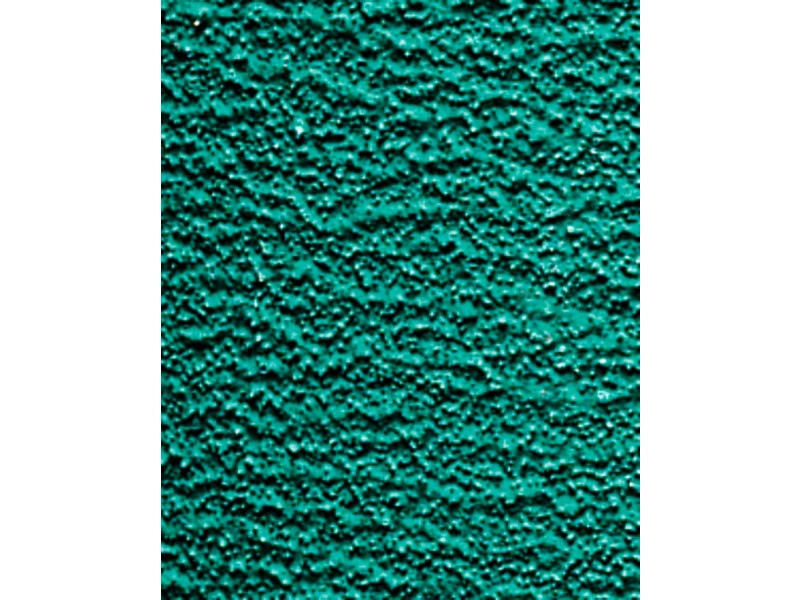

Шлифовальные ленты. Абразивы R
Лучшая из имеющихся на рынке шлифовальных лент, отличается длительным сроком службы и высокой производительностью, а также позволяет значительно сократить время обработки. Рекомендуется прежде всего для обработки нержавеющих и высоколегированных сталей. Чрезвычайно тяжелая полиэфирная ткань, органическая связка с корундом циркония. Дополнительный покрывной слой для охлаждения во время шлифования.
Артикул
Зернистость
Размер, мм
Кол-во, шт
Цена, руб
69903020000
36
75х2250
10
18360.00
69903122000
36
75х2300
10
19151.00

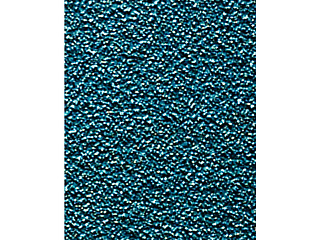

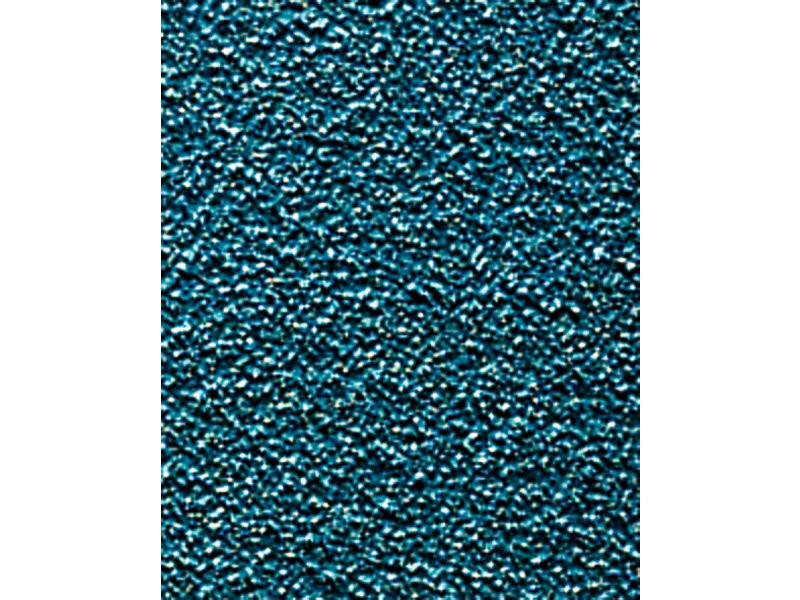

Шлифовальные ленты. Абразивы Z
Универсальная лента для шлифования и снятия заусенцев при обработке стали и цветных металлов, отвечающая самым жестким требованиям. Разработана в сотрудничестве с практикующими профессионалами, отличается высокой стойкостью и производительностью, а также экономичностью применения. Изготовлена из чрезвычайно тяжелой полиэфирной ткани и органической связки с корундом циркония.
Артикул
Зернистость
Размер, мм
Кол-во, шт
Цена, руб
69903021000
36
75х2250
10
13945.00

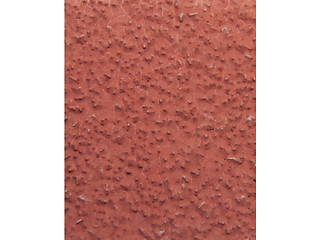

Шлифовальные ленты 3M Cubitron II
Прецизионная шлифовальная лента с керамическим зерном гарантирует высочайшую производительность съема и стойкость. Равномерное керамическое зерно обеспечивает уникальное чувство реза в процессе резания. Как результат -
шлифование с охлаждением без цветов побежалости и повышенное качество поверхности.
Ø труб: 20 - 150 мм
Угол стачивания: 15-90º
Размеры ленты: 150x2000 мм
Напряжение: 400 В
Мощность: 3,0 кВт
Для выточки желобков и пазов в профилях и трубах с разной формой сечения
