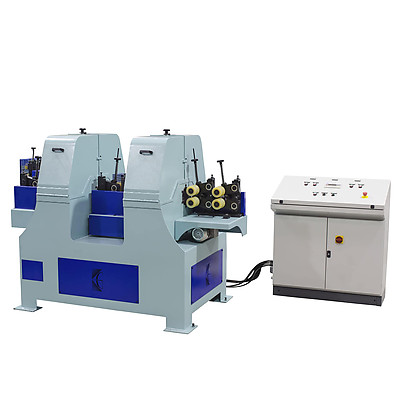

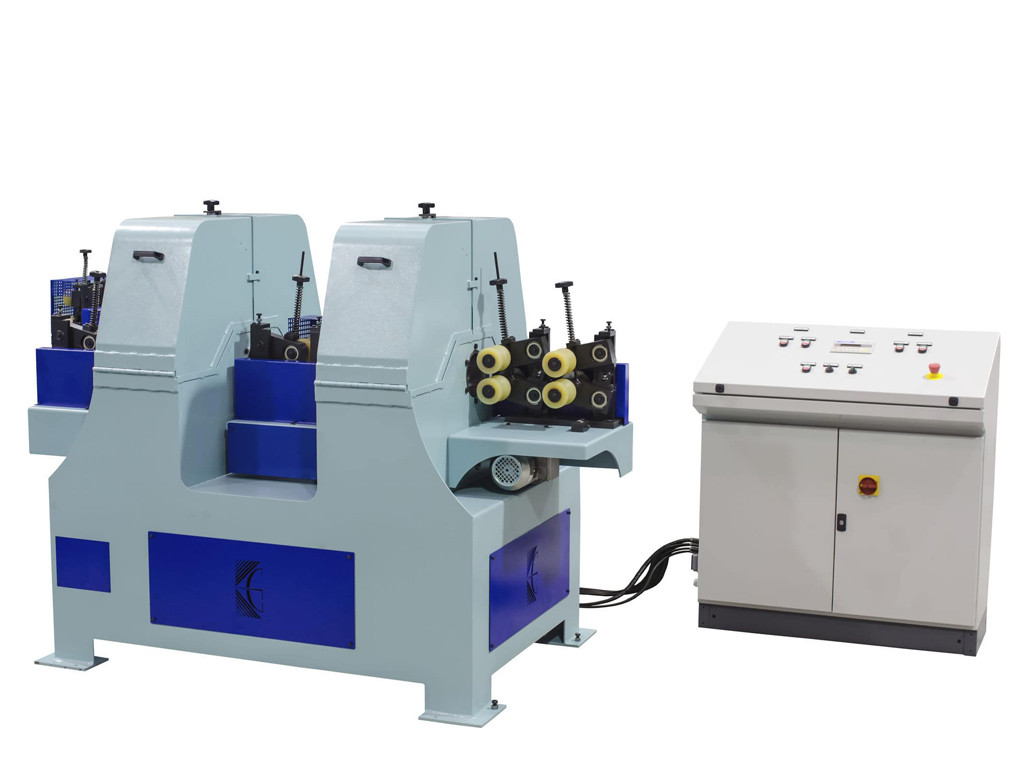

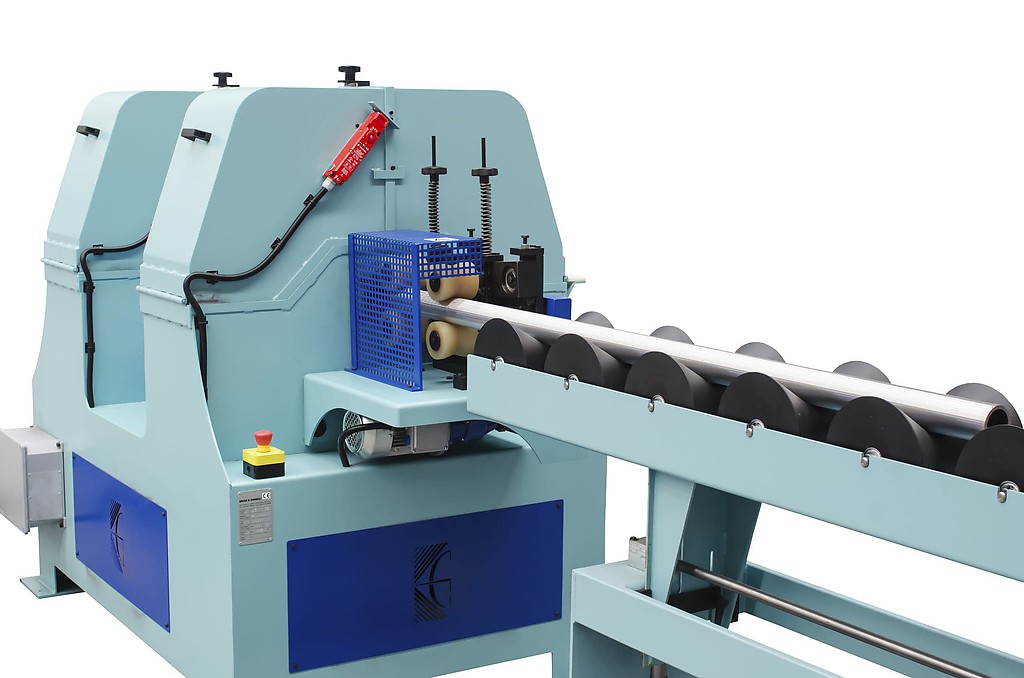

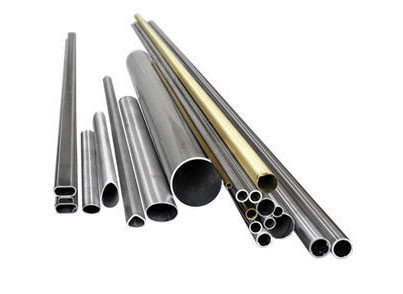

Шлифовальная линия, состоящая из двух модулей орбитального действия. Первый модуль производит шлифовку заготовки, второй - окончательную чистовую обработку. Может работать с заготовками из нержавеющей и чёрной стали, бронзы, латуни, алюминиевых сплавов и других металлов. Профиль детали может быть круглым, овальным, эллиптическим, или неправильным, в том числе имеющим плоские поверхности. Шлифование производится при помощи абразивных лент различной зернистости. Независимый привод шлифовальных лент и вращающегося диска позволяет обрабатывать детали с плоскими поверхностями. Модификация станка Special подходит для обработки более узких и коротких труб.

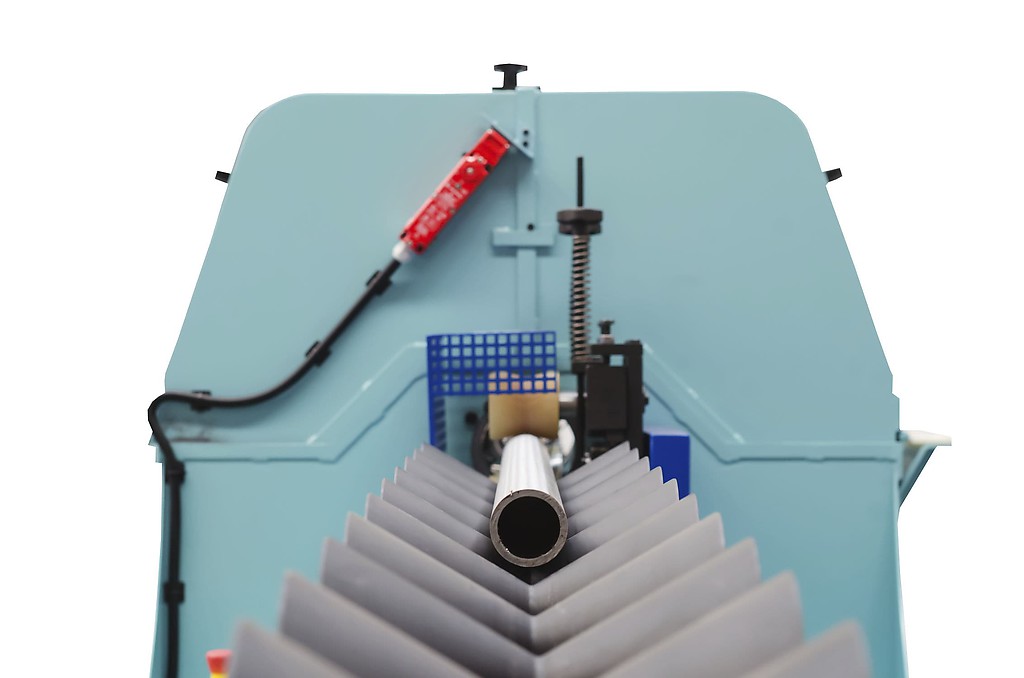

Обработка круглых труб
При обработке овальных или круглых труб диск А и ленты В вращаются одновременно.
Обработка плоских поверхностей
При обработке плоских поверхностей деталей шириной до 20 мм движутся только ленты В, а диск А застопорен.
Технические характеристики
Модель:
LT 130 S Standard
LT 130 S Special
Напряжение питания:
400 В
400 В
Мощность:
2x2,0/2x5,5/2x0,5 кВт
2x2,0/2x5,5/2x0,5 кВт
Для труб Ø:
30-130 мм
10-130 мм
Длина труб:
670-6000 мм
420-6000 мм
Размеры ленты:
120x2000 мм
120x2000 мм
Скорость подачи:
1-15 м/мин
1-15 м/мин
Габариты ДхШхВ:
2000х3800х1600 мм
2000х3800х1600 мм
Вес:
1620 кг
1620 кг
Особенности

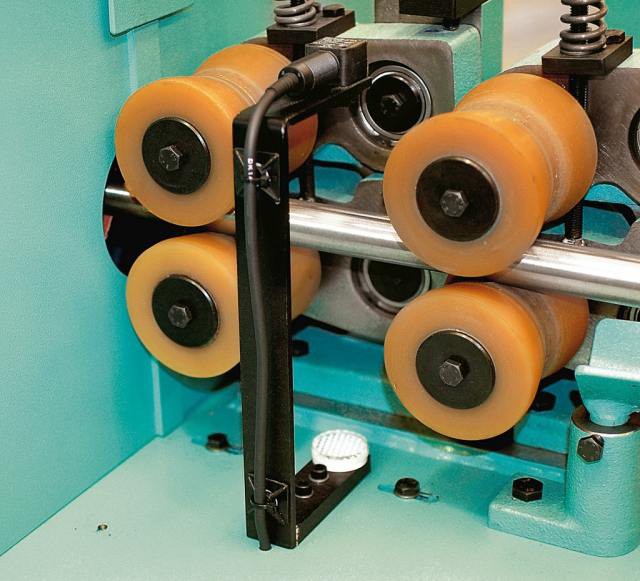

Станок оборудован самоцентрирующейся системой автоподачи для конических и рельефных деталей.
Инверторный регулятор подачи с цифровым дисплеем позволяет регулировать скорость подачи от 10 до 30 м/с.

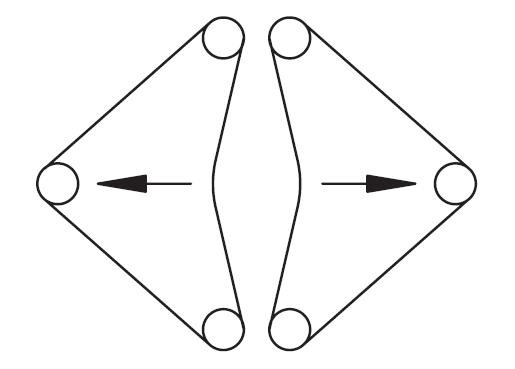

Устройство AN/A обеспечивает автоматическое раскрытие лент при срабатывании фотоэлемента во время подачи заготовки.

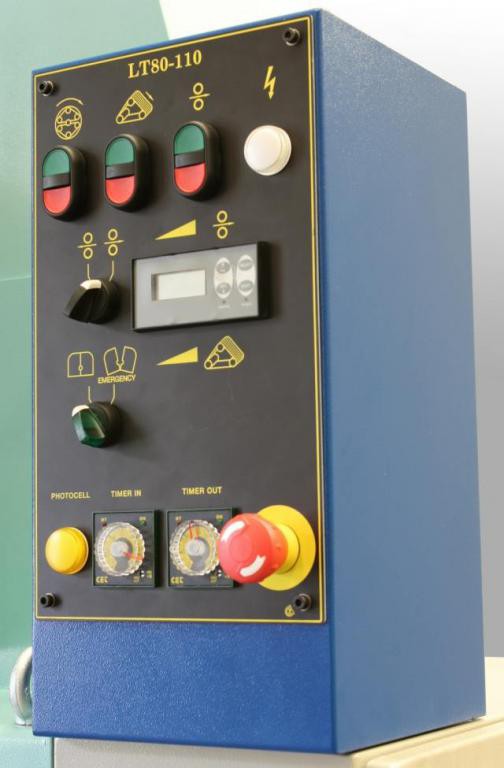

Панель управления выполнена отдельно от рабочих модулей и оснащена дополнительными устройствами безопасности.
Вращающийся диск и шлифовальные ленты приводятся в движение двумя разными двигателями.
Благодаря независимому приводу диска и лент, станок может обрабатывать плоские поверхности деталей шириной до 20 мм.
Выпускается в двух модификациях - Standard и Special. Станок Special подходит для обработки более узких и коротких труб.
В комплект поставки входят 8 абразивных лент различной зернистости, комплект ключей и документация.
Цена станка
Артикул
Цена, руб
LT130S-Standard
по запросу
LT130S-Special
по запросу

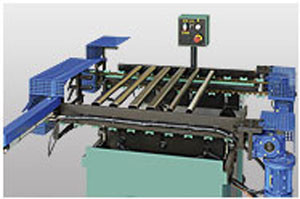

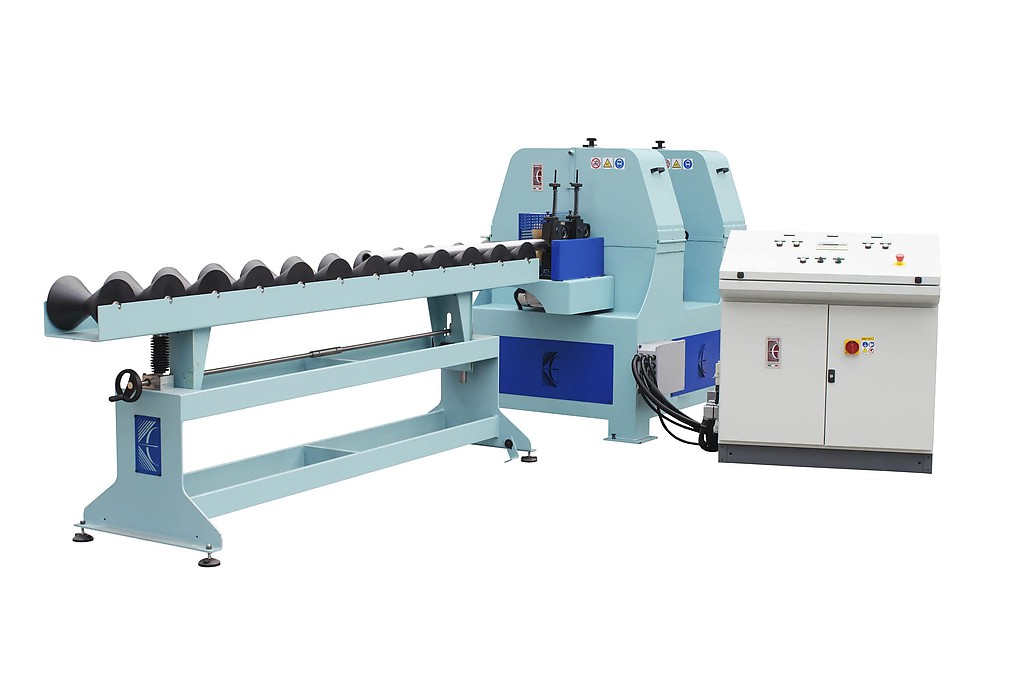

Стол для автоподачи
Стол для автоматической подачи прямых круглых деталей длиной от 1500 до 6000 мм.
Артикул
Цена, руб
LT130S-2
по запросу

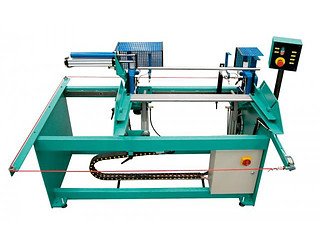

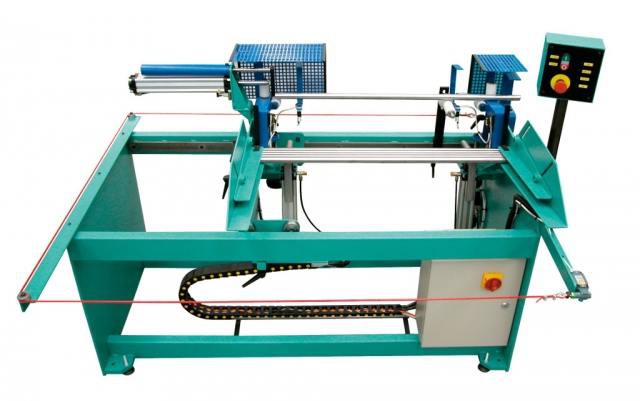

Стол для подачи-приема
Стол для последовательной подачи и приёма прямых деталей с круглым, овальным и эллиптическим сечениями длиной от 1500 до 6000 мм.
Ø труб: 10 - 130 мм
Длина труб: 420-6000 мм
Размеры ленты: 120x2000 мм
Напряжение: 400 В
Мощность: 2,0/5,5/0,5 кВт
