ABK Machinery HGZ - роликовые вращатели

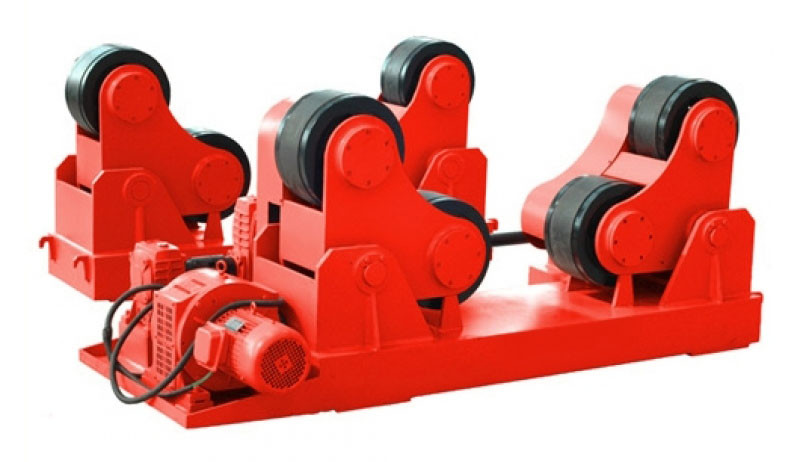

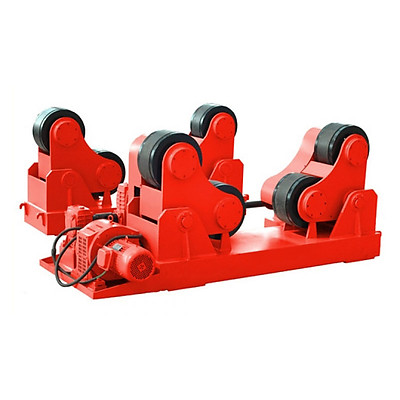

Сварочные вращатели состоят из двух секций: приводной и неприводной. Приводная секция оснащается одним или двумя электродвигателями с синхронизированным управлением. При одном двигателе вращающий момент передаётся на вторую роликоопору с помощью вала и редукторов. Вращатели имеют бесступенчатую регулировку скорости вращения. Управление электродвигателями осуществляется программируемым частотным приводом. Для обеспечения автоматических процессов предусмотрена возможность сопряжения со сварочной аппаратурой.
Технические характеристики
| Модель: | HGZ-5 | HGZ-10 | HGZ-20 | HGZ-40 | HGZ-60 | HGZ-80 | HGZ-100 | HGZ-150 |
| Максимальная грузоподъемность, т: | 5 | 10 | 20 | 40 | 60 | 80 | 100 | 150 |
| Диаметр ролика, мм: | 250 | 300 | 350 | 400 | 450 | 450 | 500 | 500 |
| Ширина ролика, мм: | 100 | 120 | 150 | 160 | 180 | 240 | 240 | 2x200 |
| Минимальный диаметр трубы, мм: | 250 | 320 | 500 | 600 | 750 | 850 | 1000 | 1000 |
| Максимальный диаметр трубы, мм: | 2500 | 3200 | 3800 | 4500 | 5000 | 5500 | 6300 | 6300 |
| Мощность одного двигателя, кВт: | 0,75 | 1,1 | 1,5 | 3 | 4 | 4 | 5,5 | 7,5 |
| Мощность двух двигателей, кВт: | - | - | - | 2х1,5 | 2х2,2 | 2х3,0 | 2х3,0 | 2х4,0 |
| Линейная скорость ролика, м/час: | 6-60 | 6-60 | 6-60 | 6-60 | 6-60 | 6-60 | 6-60 | 6-60 |
Особенности
- Все вращатели управляются с помощью частотно-регулируемого привода.
- В качестве дополнительной опции приводная и неприводная секции могут устанавливаться на рельсовые тележки.
- Для улучшения сцепления с вращаемой деталью на вращателях грузоподъёмностью до 100 т устанавливаются комбинированные ролики, состоящие из одного центрального резинового диска и двух стальных дисков меньшего диаметра.
- Все вращатели комплектуются пультом дистанционного управления, на котором показывается скорость вращения.
Прайс лист
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| HGZ-10A-01 | Самоцентрирующийся роликовый вращатель HGZ-10A-01 (приводная секция) | по запросу | |
| HGZ-10B-01 | Самоцентрирующийся роликовый вращатель HGZ-10B-01 (холостая секция) | по запросу | |
| HGZ-20A-01 | Самоцентрирующийся роликовый вращатель HGZ-20A-01 (приводная секция) | по запросу | |
| HGZ-20В-01 | Самоцентрирующийся роликовый вращатель HGZ-20В-01 (холостая секция) | по запросу | |
| HGZ-40A-01 | Самоцентрирующийся роликовый вращатель HGZ-40A-01 (приводная секция) | по запросу | |
| HGZ-40В-01 | Самоцентрирующийся роликовый вращатель HGZ-40В-01 (холостая секция) | по запросу | |
| HGZ-5A-01 | Самоцентрирующийся роликовый вращатель HGZ-5A-01 (приводная секция) | по запросу | |
| HGZ-5B-01 | Самоцентрирующийся роликовый вращатель HGZ-5B-01 (холостая секция) | по запросу | |
| HGZ-60A-01 | Самоцентрирующийся роликовый вращатель HGZ-60A-01 (приводная секция) | по запросу | |
| HGZ-60В-01 | Самоцентрирующийся роликовый вращатель HGZ-60В-01 (холостая секция) | по запросу | |
| HGZ-80A-01 | Самоцентрирующийся роликовый вращатель HGZ-80A-01 (приводная секция) | по запросу | |
| HGZ-80В-01 | Самоцентрирующийся роликовый вращатель HGZ-80В-01 (холостая секция) | по запросу | |
