Cevisa CHP-7 - кромкоскалывающая машина
Переносной кромкорез СНР-7 - это самый легкий кромкоскалывающий агрегат СНР, пришедшая на смену популярной модели СНР-6. Предназначен для разделки как односторонних, так и двухсторонних кромок под сварку на листовых материалов из углеродистой и нержавеющей сталей, а также из алюминия и его сплавов. Возможна обработка кромок торцов труб, диаметром более 100 мм. Может применяться как в настольном варианте (для обработки кромки под сварку на деталях малой и средней величины, подаваемых вручную), так и в мобильном (например расположив агрегат непосредственно на кромке заготовки без применения дополнительных приспособлений, а также на балансире или тележке для обработки кромки под сварку на деталях крупных размеров, расположенных на рабочем столе).
Углеродистая сталь
| Угол фаски | R = 40 кг/мм2 | R = 50 кг/мм2 | R = 60 кг/мм2 | |||
|---|---|---|---|---|---|---|
| w | d | w | d | w | d | |
| 22,5° | 6 | 5,5 | 5 | 4,5 | 4 | 3,5 |
| 30° | 6 | 5 | 5 | 4,5 | 4 | 3,5 |
| 35° | 6 | 5 | 5 | 4 | 4 | 3 |
| 37,5° | 6 | 4,5 | 5 | 4 | 4 | 3 |
| 45° | 6 | 4 | 5 | 3,5 | 4 | 3 |
Нержавеющая сталь
| Угол фаски | R = 50 кг/мм2 | R = 60 кг/мм2 | R = 70 кг/мм2 | |||
|---|---|---|---|---|---|---|
| w | d | w | d | w | d | |
| 22,5° | 3 | 2,5 | 2,5 | 2 | 2 | 1,8 |
| 30° | 3 | 2,5 | 2,5 | 2 | 2 | 1,5 |
| 35° | 3 | 2,5 | 2,5 | 2 | 2 | 1,5 |
| 37,5° | 3 | 2 | 2,5 | 2 | 2 | 1,5 |
| 45° | 3 | 2 | 2,5 | 1,5 | 2 | 1,5 |
Технические характеристики
| Напряжение: | 380 В/ 50-60 Гц |
| Мощность: | 750 Вт |
| Скорость подачи: | 1,8 м/мин |
| Максимальная ширина фаски: | 6 мм |
| Углы снятия фаски: | от 22,5° до 45° |
| Толщина обрабатываемого листа: | 3 - 16 мм |
| Возможность обработки труб: | от 100 мм |
| Диаметр фрезы: | 93 мм |
| Вес: | 34 кг |
Особенности
- Автоматическая подача.
- Надежное крепление на листе.
- Новая, усиленная конструкция редуктора, позволяющая длительную эксплуатацию в режимах снятия фаски, близких к предельным.
- Высокая производительность.
- Низкие эксплуатационные расходы.
- Конструкция агрегата обеспечивает механическую подачу материала в стационарном варианте работы или перемещение машины по заготовке в мобильном варианте.
- Возможность экстренного отключения систем, предохранение электрических цепей от перегрузок.
- Дополнительные приспособления: угловые устройства для снятия фасок под 22.5°, 25°, 35°, 37.5°, 45°, фреза по нержавеющей стали, фреза по алюминию.
Снятие фаски машиной Cevisa CHP-7
Прайс лист
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| CHP-7 | Кромкоскалывающая машина Cevisa CHP-7 | 422301.59 | |

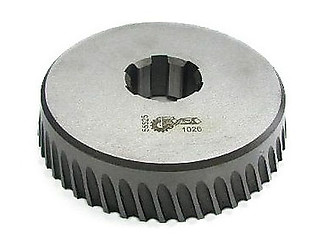

Фрезы для СНР-7
| Артикул | Модель | Наименование | Цена, руб | |
|---|---|---|---|---|
| CV-230 | 1026 | Фреза для стали | 9500.00 | |
| CV-231 | 1026-I | Фреза для нержавеющей стали | 10500.00 | |
| CV-232 | 1026-F | Фреза для алюминия | 10000.00 | |
Угловые устройства
