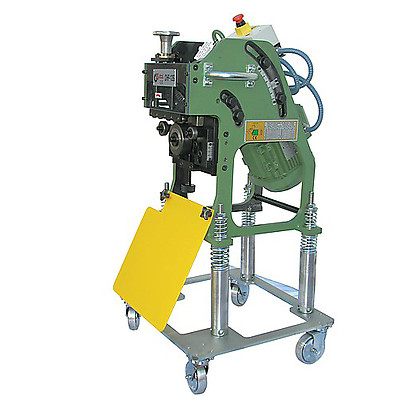

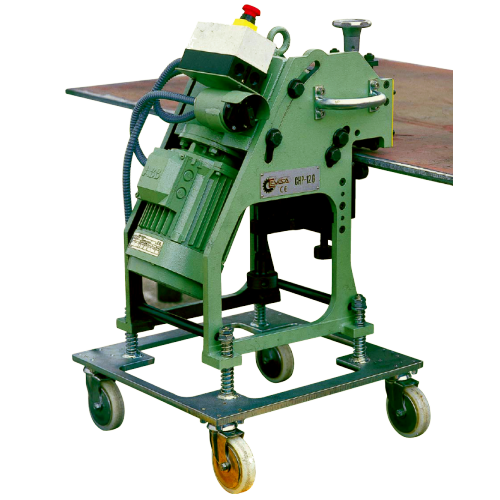

Cevisa CHP-12G - кромкоскалывающая машина
Машина для снятия фаски с одно- или двухсторонних кромок листов стали, нержавеющей стали и алюминия. Возможна обработка торцов труб диаметром от 150 мм. Если габариты деталей невелики, станок может использоваться в стационарном варианте (деталь подается вручную). Если же размеры листа большие и транспортировка его затруднительна, то станок крепится на кромку листа и далее самостоятельно перемещается по ней со скоростью автоподачи - 2,6 м/мин. Для обработки кромок на трубах, понадобятся роликовые опоры. Основная отличительная особенность данной модели - встроенное устройство изменения угла снимаемой фаски.
Углеродистая сталь
| Угол фаски | R = 40 кг/мм2 | R = 50 кг/мм2 | R = 60 кг/мм2 | |||
|---|---|---|---|---|---|---|
| w | d | w | d | w | d | |
| 25° | 12 | 11 | 10 | 9 | 8 | 7,5 |
| 30° | 12 | 10 | 10 | 8,5 | 8 | 7 |
| 35° | 12 | 9,5 | 10 | 8 | 8 | 6,5 |
| 37,5° | 12 | 9 | 10 | 7,5 | 8 | 6 |
| 45° | 12 | 8,5 | 10 | 7 | 8 | 5,5 |
| х° | 12 | W*cos a | 10 | W*cos a | 8 | W*cos a |
Нержавеющая сталь
| Угол фаски | R = 50 кг/мм2 | R = 60 кг/мм2 | R = 70 кг/мм2 | |||
|---|---|---|---|---|---|---|
| w | d | w | d | w | d | |
| 25° | 6 | 5,5 | 5 | 4,5 | 4,2 | 3,8 |
| 30° | 6 | 5 | 5 | 4,3 | 4,2 | 3,6 |
| 35° | 6 | 5 | 5 | 4 | 4,2 | 3,5 |
| 37,5° | 6 | 4,5 | 5 | 4 | 4,2 | 3,3 |
| 45° | 6 | 4 | 5 | 3,5 | 4,2 | 3 |
| х° | 6 | W*cos a | 5 | W*cos a | 4,2 | W*cos a |
Технические характеристики
| Напряжение: | 380 В/ 50-60 Гц |
| Мощность: | 2200 Вт |
| Скорость подачи: | 2,6 м/мин |
| Максимальная ширина фаски: | 12 мм |
| Углы снятия фаски: | от 20° до 45° |
| Толщина обрабатываемого листа: | 6-30 мм |
| Возможность обработки труб: | от 150 мм |
| Диаметр фрезы: | 93 мм |
| Вес: | 110 кг |
Особенности
- Встроенное устройство изменения угла фаски.
- Возможность стационарного или мобильного использования станка.
- Автоматическая подача.
- Электронное отключение.
- Защита электрических цепей от перегрузки.
- Надежное крепление на лист.

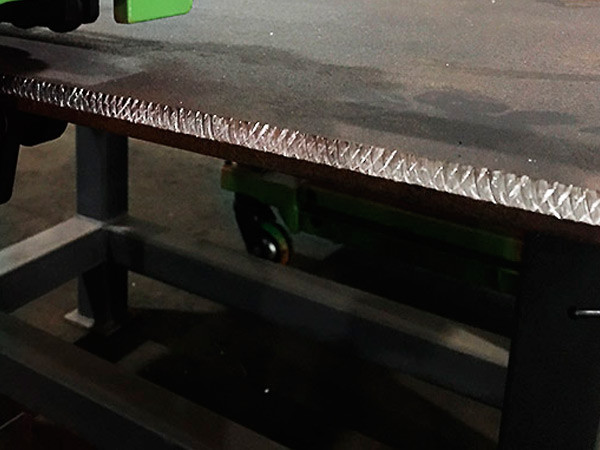

Демонстрация работы кромкоскалывающей машины CHP-12G
Прайс лист
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| CHP-12G | Кромкоскалывающая машина Cevisa CHP-12G | 1164345.88 | |

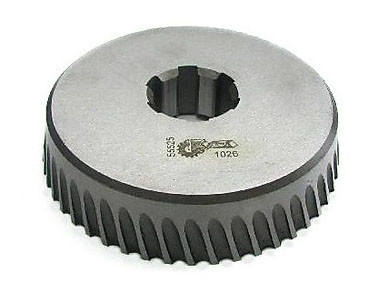

Фрезы для СНР-12G
| Артикул | Модель | Наименование | Цена, руб | |
|---|---|---|---|---|
| CV-230 | 1026 | Фреза для стали | 9500.00 | |
| CV-231 | 1026-I | Фреза для нержавеющей стали | 10500.00 | |
| CV-232 | 1026-F | Фреза для алюминия | 10000.00 | |
