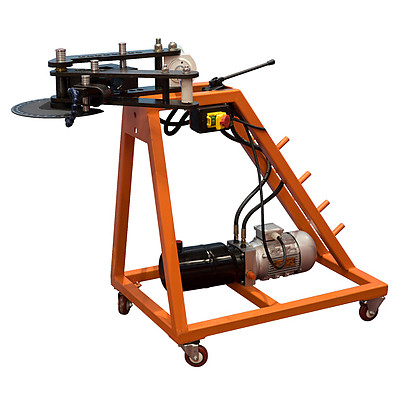

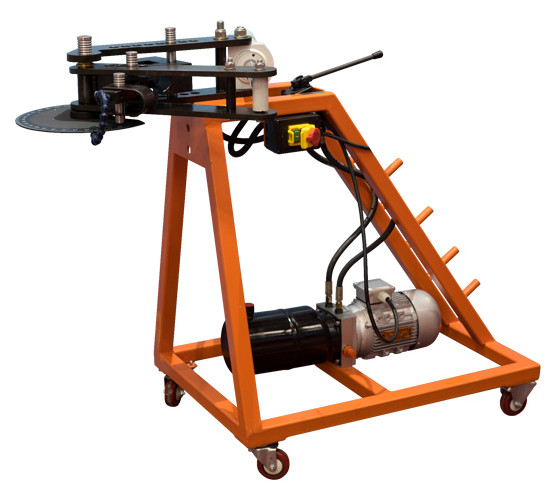

Stalex НТВ-1000 - гидравлический трубогиб с электроприводом

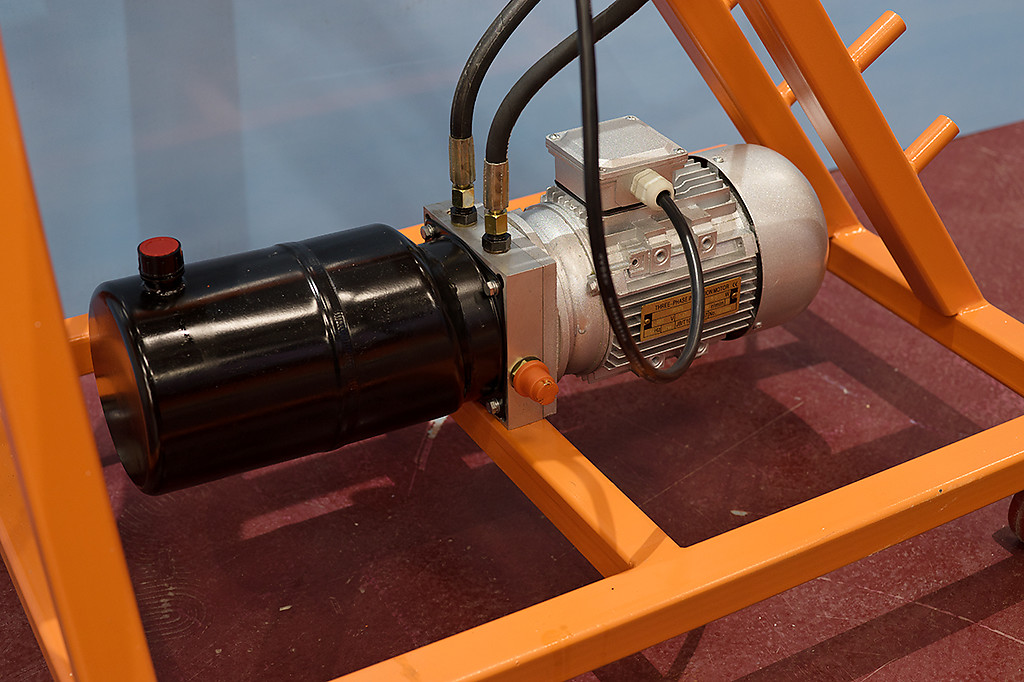

Гидравлический трубогиб с электроприводом предназначен для изгибания круглых труб из металла или другого материала по заданному радиусу. Удобное управление гидроцилиндром и компактная гидравлическая насосная станция позволяют быстро производить гибку на нужный угол. Продуманная простая система рычагов, приводимая в движение гидравлическим цилиндром, развивает большое усилие гибки. Гибка трубы происходит вокруг штампа-шаблона, что обеспечивает точность изгиба трубы на заданный угол и с заданным радиусом. Отличается от большинства станков способом гибки - он протягивает заготовки, не позволяя заминать и деформировать их. Такой метод позволяет изготавливать более сложные изделия по сравнению со способами продавливания или прокатывания.
Технические характеристики
| Диаметр труб: | 1”-1 1/2"-1 3/4" (стандартный набор) |
| Мощность двигателя: | 0,55 кВт |
| Питание электродвигателя: | 380 В |
| Частота вращения двигателя: | 1400 об/мин |
| Объем масла в двигателе: | 2,2 л |
| Макс. угол гибки: | 120° |
| Размер упаковки: | 1400х700х1160 мм |
| Вес: | 154 кг |

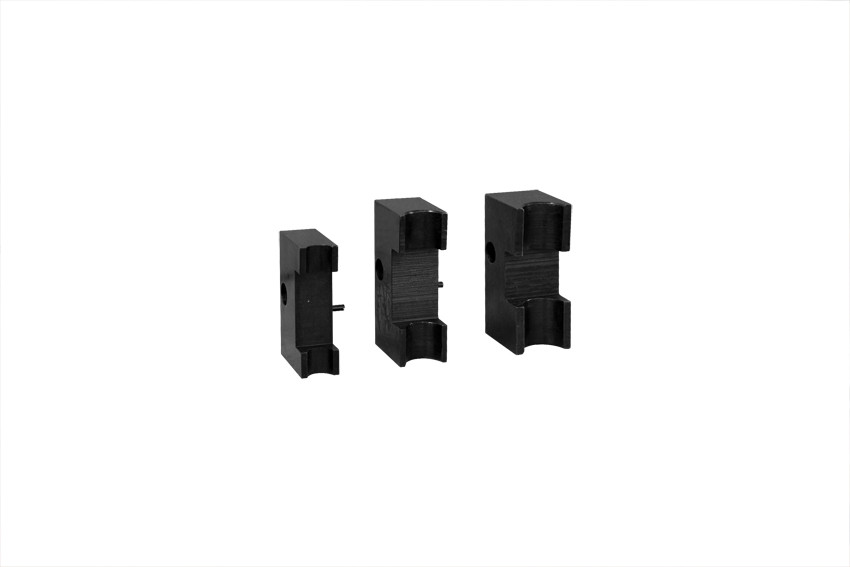

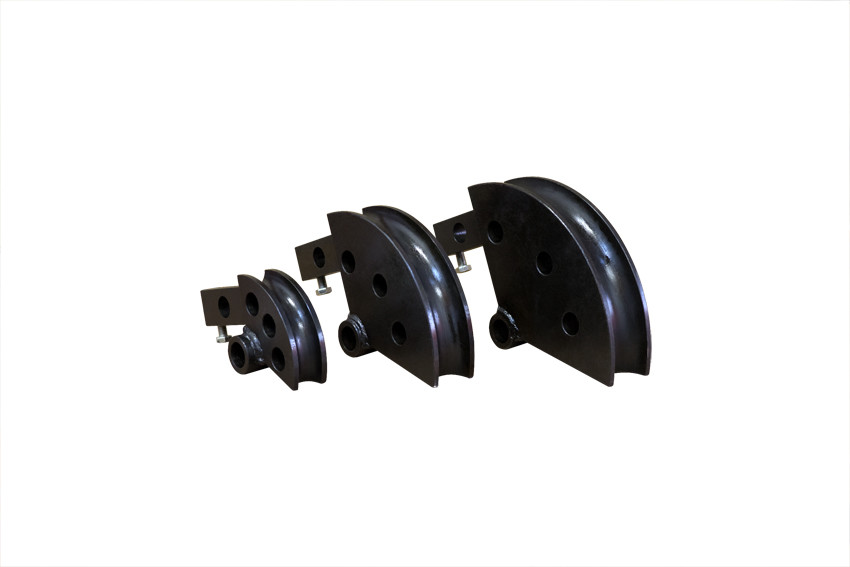

Стандартные штампы под трубы (в комплекте)
| Диаметр трубы, " | 1 | 1 1/2 | 1 3/4 |
| Диаметр гиба, " | 3 | 5 | 6 |
| Диаметр трубы, мм | 25,4 | 38,1 | 44,4 |
| Диаметр гиба, мм | 76,2 | 127 | 152,4 |
Особенности
- Максимальный угол гиба 0-120° (на дополнительных штампах, возможен гиб 0-240°).
- Удобный в эксплуатации и предназначен для гибки труб до 50,8 мм (2”) (на дополнительных оправках).
- В центре вращения находится алюминиево-бронзовая втулка.

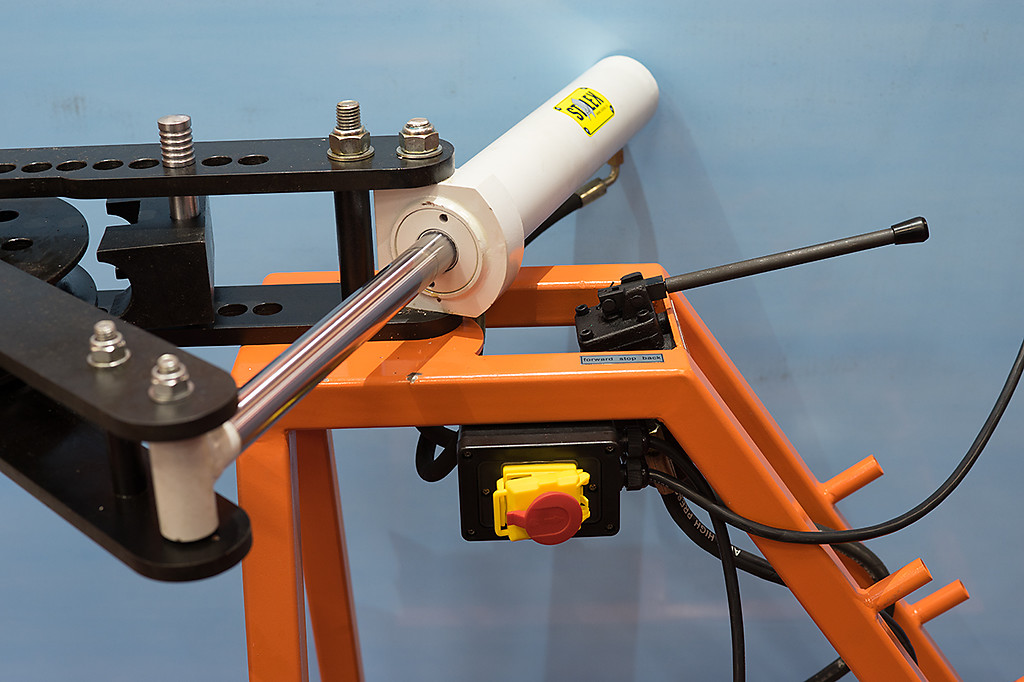

- Удобное управление гидроцилиндром позволяет быстро производить гибку на нужный угол.
- 3 штампа в стандартной комплектации.
- Прочная конструкция.
- Возможность крепления колес в основании трубогиба придает ему дополнительную мобильность и легкость в транспортировке.

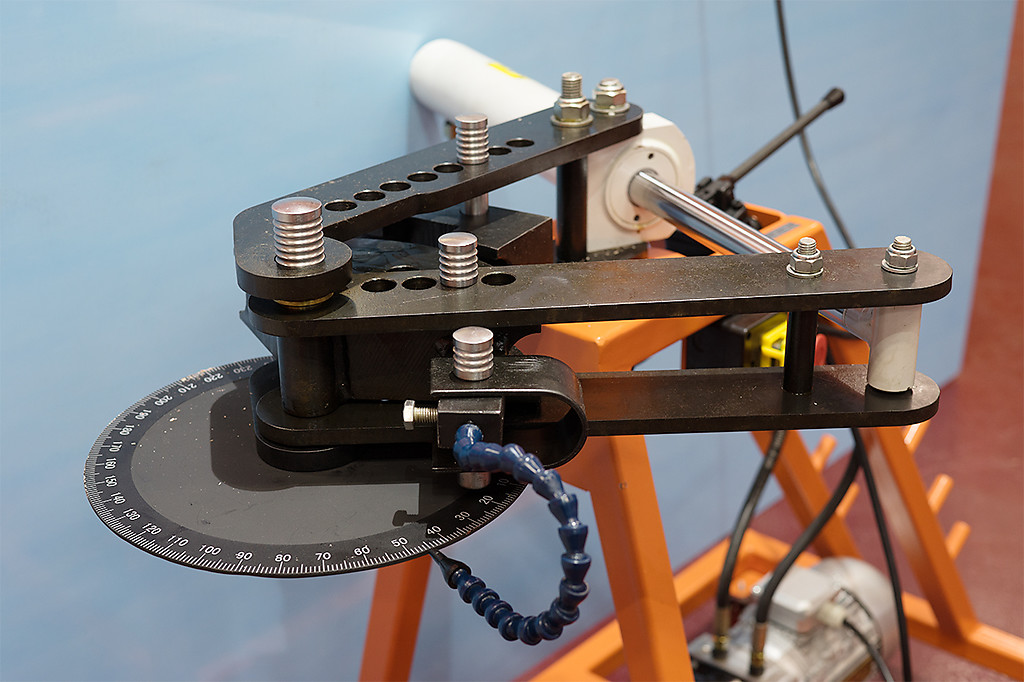

- Наличие градусной шкалы позволят загибать заготовки с высокой повторяемостью на точный угол.
