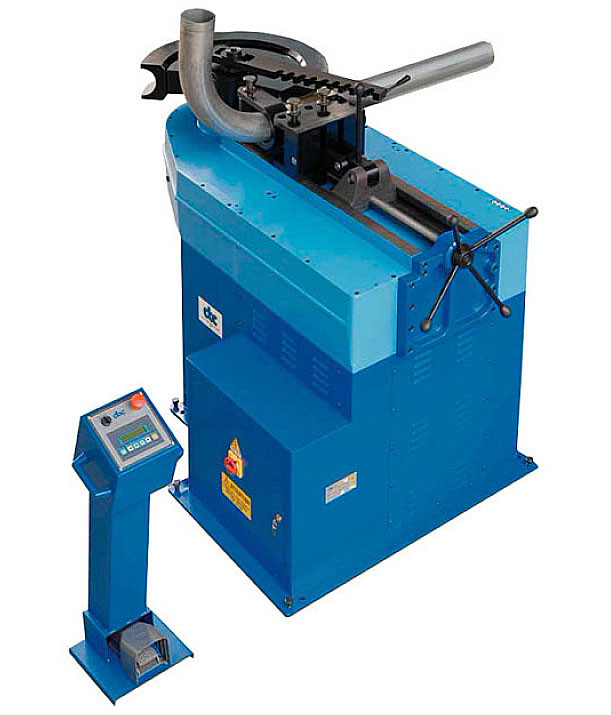

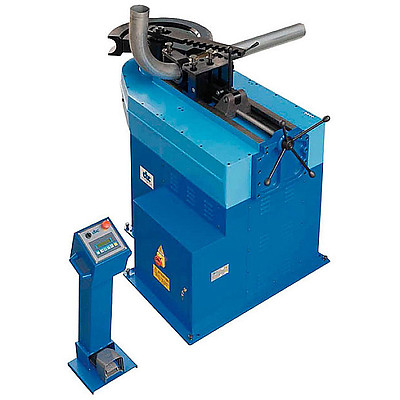

Цифровой электромеханический трубогибочный станок для гибки труб диаметром до 120 мм с возможностью регулировки угла гибки от 0˚ до 180˚. Производит гибку в 3D-пространстве. Высокая скорость позволяет использовать станок в многосерийном производстве. При работе матрица с закрепленной трубой вращается по часовой стрелке на определенный программируемый угол. Стандартный радиус гибки без деформации трубы составляет 3 x диаметр трубы. Специальные диаметры и радиусы гибки по запросу. Цифровой электронный блок для программирования, контроля и корректировки угла гибки. Автоматический возврат каретки в исходное положение.
Технические характеристики
Напряжение:
380 В
Мощность:
7,8 кВт
Угол гибки:
до 180˚
Габариты:
1500х900х1200 мм
Вес:
1750 кг
Параметры труб
Тип трубы
Диаметр, мм
Толщина стенки, мм
Медная и латунная труба
139,7
8
Стальная труба для кабельных каналов
114,3
8
Нержавеющая труба AISI 304/316
114,3
6
Труба для гиравлических систем ST 35,4
114,3
8
Мебельная труба
114,3
10
Труба котельная
114,3
8
Алюминиевая труба
139,7
9
Газовая труба
4"
8
Квадратный профиль
90х90
10
Особенности
Чугунная станина на металлической тумбе.
Асинхронный трехфазный двигатель.
2 скорости для удобства работы.
Цифровой электронный блок для программирования, контроля и корректировки угла гибки, способен хранить до 70 программ с возможностью запуска 6 последовательных операций в каждой.
Минимальный радиус гиба 100 мм, максимальный радиус гиба 800 мм
Низкое напряжение электронной платы - 24 В.
Автоматический возврат каретки в исходное положение.
