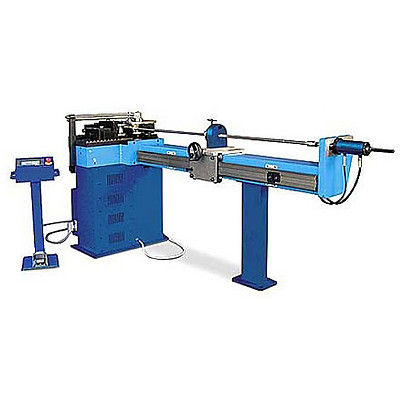

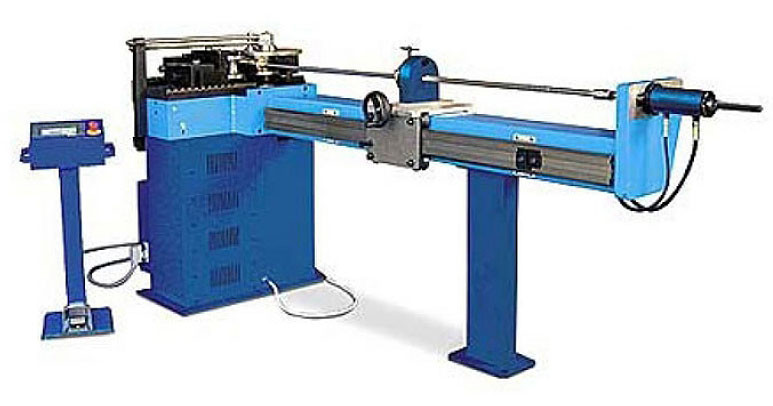

Цифровой гидромеханический трубогиб для гибки с дорном. Самый мощный станок в линейке CBC. Минимальный радиус гибки - 2D трубы. Гидроцилиндры установлены для зажима и разжима заготовки, а также работы дорна. Оптимальный выбор для гибки труб без деформации поверхности диаметром до 90 мм, а также тонкостенных труб. Используется в сантехнических работах, судостроительном, газовом и машиностроительном производстве. Специальные диаметры и радиусы гибки по запросу. Цифровой электронный блок для программирования, контроля и корректировки угла гибки. Программируемая гидравлическая система для зажима заготовок. Автоматический возврат каретки после выполнения гибочной операции.
Технические характеристики
Напряжение:
380 В
Мощность:
4,0 кВт
Угол гибки:
до 180˚
Габариты:
1100х700х1310 мм (без дорна)
Длина дорна:
3-6 м
Вес:
970 кг
Параметры труб
Тип трубы
Диаметр, мм
Толщина стенки, мм
Медная и латунная труба
90
3
Стальная труба для кабельных каналов
90
2
Нержавеющая труба AISI 304/316
80
3
Труба для гиравлических систем ST 35,4
90
3
Мебельная труба
90
2
Труба котельная
90
2
Алюминиевая труба
90
4
Газовая труба
3"
3
Квадратный профиль
70х70
3
Особенности
Чугунная станина на металлическом основании.
Асинхронный трехфазный двигатель.
2 скорости для удобства работы с различными трубами.
Цифровой электронный блок для программирования, контроля и корректировки угла гибки - способен хранить до 50 программ с возможностью запуска 9 последовательных операций в каждой.
Программируемая гидравлическая система для зажима заготовок.
Автоматический возврат каретки после выполнения гибочной операции.
