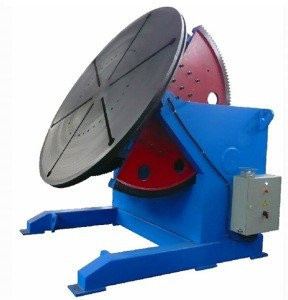

Сварочный позиционер серии HBJ - это механическое устройство, специально разработанное для установки изделия в наиболее удобное положение для сборочных работ с последующей сваркой. Сварочный позиционер отличается от манипулятора тем, что вращает изделие со скоростью сварки. Он поворачивает и удерживает изделие в нужном положении для удобной сварки с помощью зажимов и иных приспособлений. Сварочный позиционер является вспомогательным сварочным оборудованием. Он может быть применён при автоматической, полуавтоматической или ручной сварке, а также является специальным сварочным оборудованием, используемым для фиксации позиции заготовки при сварке, включающей вращение. Бесступенчатый частотно-регулируемый привод позволяет без труда выставлять необходимую скорость вращения.
Модель | Грузоподъемность, кг | Вращение, об/мин | Наклон, об/мин | Угол наклона,° | Ø планшайбы, мм | Двигатель вращения, кВт | Двигатель наклона, кВт | Макс. Эксцентрик, мм | Макс. смещ. центра тяжести, мм | Управление |
HBJ-01 | 100 | 0,4-4 | вручную | 0-90 | 400 | 0,18 | - | 100 | 200 | педальный привод |
HBJ-03 | 300 | 0,1-1 | вручную | 0-90 | 600 | 0,18 | - | 150 | 200 | педальный привод |
HBJ-03 | 300 | 0,1-1 | 1 | 0-90 | 600 | 0,18 | 0,18 | 150 | 200 | электрошкаф |
HBJ-06 | 600 | 0,05-0,5 | 0,4 | 0-90 | 1000 | 0,37 | 0,75 | 150 | 200 | электрошкаф |
HBJ-12 | 1200 | 0,05-0,5 | 0,4 | 0-90 | 1200 | 0,75 | 1,1 | 200 | 250 | электрошкаф |
HBJ-30 | 3000 | 0,05-0,5 | 0,2 | 0-135 | 1400 | 1,1 | 2,2 | 200 | 300 | электрошкаф |
HBJ-50 | 5000 | 0,05-0,5 | 0,2 | 0-135 | 1500 | 1,5 | 3 | 200 | 300 | электрошкаф |
HBJ-100 | 10000 | 0,05-0,5 | 0,2 | 0-135 | 2000 | 3 | 4 | 200 | 400 | электрошкаф |
HBJ-150 | 15000 | 0,04-0,4 | 0,15 | 0-135 | 2200 | 4 | 7,5 | 200 | 500 | электрошкаф |
HBJ-200 | 20000 | 0,04-0,4 | 0,15 | -45-90 | 2500 | 5,5 | 11 | 200 | 600 | электрошкаф |
HBJ-300 | 30000 | 0,03-0,3 | 0,15 | -45-90 | 3000 | 5,5 | 15 | 200 | 650 | электрошкаф |
HBJ-500 | 50000 | 0,02-0,2 | 0,06 | -45-90 | 4000 | 11 | 18,5 | 200 | 800 | электрошкаф |
Артикул | Наименование | Цена, руб | |
---|---|---|---|
HBJ-01-01 | Сварочный позиционер HBJ-01 | по запросу | |
HBJ-03-01 | Сварочный позиционер HBJ-03 | по запросу | |
HBJ-03-02 | Сварочный позиционер HBJ-03 | по запросу | |
HBJ-06-01 | Сварочный позиционер HBJ-06 | по запросу | |
HBJ-12-01 | Сварочный позиционер HBJ-12 | по запросу | |
HBJ-30-01 | Сварочный позиционер HBJ-30 | по запросу | |
HBJ-50-01 | Сварочный позиционер HBJ-50 | по запросу | |
HBJ-100-01 | Сварочный позиционер HBJ-100 | по запросу | |
HBJ-150-01 | Сварочный позиционер HBJ-150 | по запросу | |
HBJ-200-01 | Сварочный позиционер HBJ-200 | по запросу | |
HBJ-300-01 | Сварочный позиционер HBJ-300 | по запросу | |
HBJ-500-01 | Сварочный позиционер HBJ-500 | по запросу |
