ROTAMATIC ST - роликовые вращатели

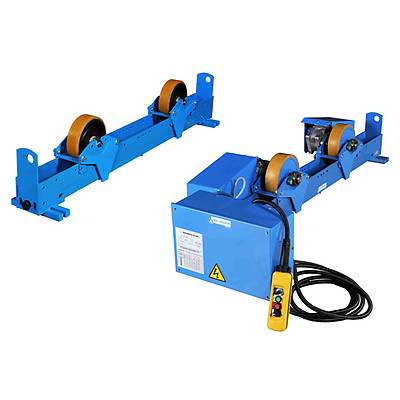

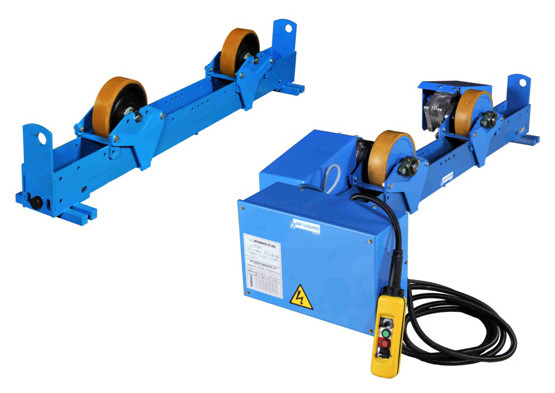

Роликовые вращатели используются для вращения цилиндрических изделий со сварочной скоростью при автоматической сварке внутренних и наружных кольцевых швов, а также для установки изделий на маршевой скорости в положение, удобное для ручной и полуавтоматической сварки. Каждый вращатель имеет механическую структуру с холостыми или приводимыми мотором роликами, ролики плавно регулируются винтом. В моторизированной версии роликовый вращатель оборудован электрощитом, а также пультом ДУ с возможностью вращения в 2-х направлениях и контроллером скорости с регулировкой потенциометром. Данная серия включает вращатели грузоподъемностью от 2 до 30 тонн.
Особенности
- С одинарным приводом (один ведущий ролик) для деталей с малым дисбалансом.
- С двойным приводом (два ведущих ролика) для изделий со значительным дисбалансом.
- Регулировка расстояния между роликами с помощью регулировочного винта (кроме ST 2: пошаговая регулировка).
Опции
- Комплект «auto» для синхронизации начала автоматического вращения роликоопоры с началом сварки (простой внешний сигнал).
- Дисплей для отображения значений линейной скорости в см/мин с помощью индикатора, установленного на электрощите вращателя.
- Регулировка скорости +/-1% для более точной регулировки скорости вращателя. Необходима для применения в составе оборудования для сварки TIG или PLASMA.
- Кодировщик 5000Pts для точного измерения линейного расстояния «преодолеваемого» обечайкой на вращателе; используется кодировщик, расположенный на оси ролика. Длина кабеля 2м. (Примечание: необходим PLC контроллер для обработки информации о пройденном расстоянии, который не включен в эту опцию.)
- Возможна установка роликоопор на рельсы.
Прайс лист
M - одинарный привод
W - двойной привод
F - не приводной ролик
MT - одинарный привод с трубчатой системой
W - двойной привод
F - не приводной ролик
MT - одинарный привод с трубчатой системой
| Артикул | Грузоподъемность, кг | Грузоподъемность одной секции, кг | Ø труб, мм | Скорость вращения, cм/мин | Ø ролика х ширина, мм | Материал ролика | Цена, руб | |
|---|---|---|---|---|---|---|---|---|
| ST 2 MT | 2000 | 1000 | 30 - 2500 | 12 - 120 | Ø 150 x 50 | Полиуретан | по запросу | |
| ST 2 M | 2000 | 1000 | 30 - 2500 | 12 - 120 | Ø 150 x 50 | Полиуретан | по запросу | |
| ST 2 W | 2000 | 1000 | 30 - 2500 | 12 - 120 | Ø 150 x 50 | Полиуретан | по запросу | |
| ST 2 F | 2000 | 1000 | 30 - 2500 | 12 - 120 | Ø 150 x 50 | Полиамид | по запросу | |
| ST 6 M | 6000 | 3000 | 300 - 3500 | 12 - 120 | Ø 250 x 75 | Полиуретан | по запросу | |
| ST 6 W | 6000 | 3000 | 300 - 3500 | 12 - 120 | Ø 250 x 75 | Полиуретан | по запросу | |
| ST 6 F | 6000 | 3000 | 300 - 3500 | 12 - 120 | Ø 250 x 75 | Полиуретан | по запросу | |
| ST 15 M | 15000 | 7500 | 300 - 4000 | 12 - 120 | Ø 250 x 110 | Полиуретан | по запросу | |
| ST 15 W | 15000 | 7500 | 300 - 4000 | 12 - 120 | Ø 250 x 110 | Полиуретан | по запросу | |
| ST 15 F | 15000 | 7500 | 300 - 4000 | 12 - 120 | Ø 250 x 110 | Полиуретан | по запросу | |
| ST 30 W | 30000 | 15000 | 350 - 4500 | 12 - 120 | Ø 350 x 150 | Полиуретан | по запросу | |
