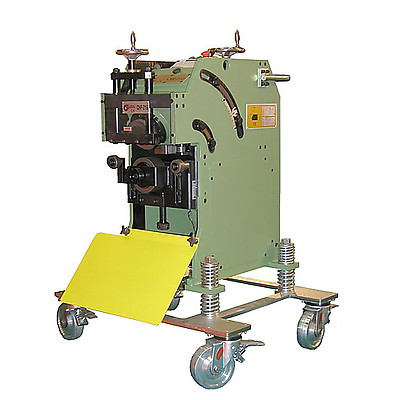

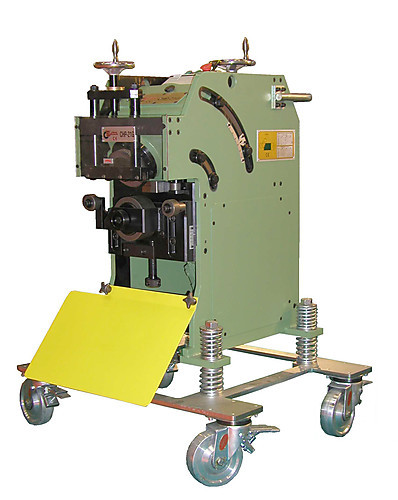

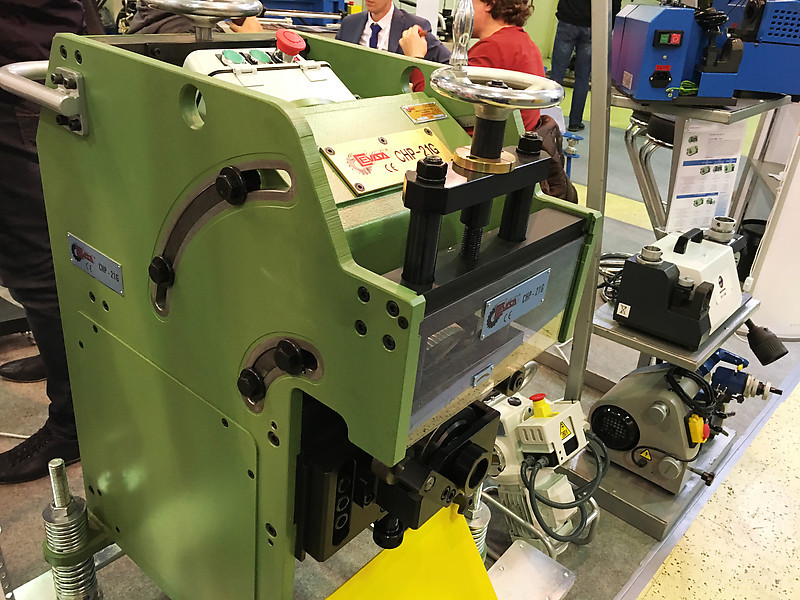

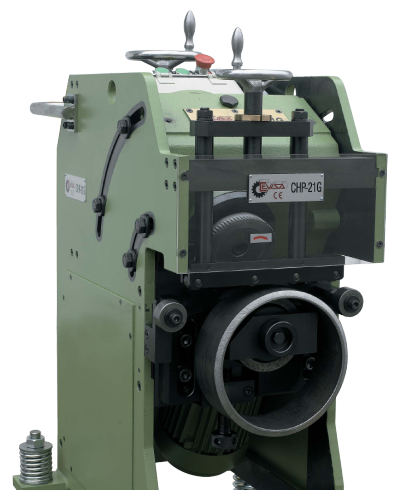

Cevisa CHP-21G - кромкоскалывающая машина
Тяжелая кромкоскалывающая машина CHP-21G используется для снятия фаски под сварку с крупногабаритных деталей, толстых листов стали, а также труб диаметром от 150 мм. Разделка кромки производится специальной цельной фрезой путем ее скалывания, причем требуемая ширина фаски достигается за один проход. Небольшие детали подаются вручную, при снятии фаски на крупногабаритных заготовках или листах стали, машина закрепляется на кромке и самостоятельно перемещается, снимая фаску. Тяжелые кромкорезы Cevisa, предназначены для промышленного применения и отличаются долгим сроком службы, благодаря своей прочной конструкции.
Углеродистая сталь
| Угол фаски | R = 40 кг/мм2 | R = 50 кг/мм2 | R = 60 кг/мм2 | |||
|---|---|---|---|---|---|---|
| w | d | w | d | w | d | |
| 25° | 20 | 18 | 16 | 14,5 | 13 | 12 |
| 30° | 20 | 17,5 | 16 | 14 | 13 | 11 |
| 35° | 20 | 16,5 | 16 | 13 | 13 | 10,5 |
| 37,5° | 20 | 16 | 16 | 12,5 | 13 | 10 |
| 45° | 20 | 14 | 16 | 11,5 | 13 | 9 |
| х° | 20 | W*cos a | 16 | W*cos a | 13 | W*cos a |
Нержавеющая сталь
| Угол фаски | R = 50 кг/мм2 | R = 60 кг/мм2 | R = 70 кг/мм2 | |||
|---|---|---|---|---|---|---|
| w | d | w | d | w | d | |
| 25° | 9,5 | 8,5 | 8 | 7,5 | 7 | 6,5 |
| 30° | 9,5 | 8 | 8 | 7 | 7 | 6 |
| 35° | 9,5 | 8 | 8 | 6,5 | 7 | 6 |
| 37,5° | 9,5 | 7,5 | 8 | 6,5 | 7 | 5,5 |
| 45° | 9,5 | 6,5 | 8 | 5,5 | 7 | 5 |
| х° | 9,5 | W*cos a | 8 | W*cos a | 7 | W*cos a |
Технические характеристики
| Напряжение: | 380 В/ 50-60 Гц |
| Мощность: | 2950 Вт |
| Скорость подачи: | 1,7 м/мин |
| Максимальная ширина фаски: | 20 мм |
| Углы снятия фаски: | от 20° до 45° |
| Толщина обрабатываемого листа: | 9-50 мм |
| Возможность обработки труб: | от 150 мм |
| Вес: | 370 кг |
Особенности
- Машина удобна при работе с крупными заготовками.
- Долгий срок службы благодаря крепкой конструкции.
- Удобна при транспортировке.
- Позволяет работать без наушников благодаря низкому уровню шума.
- Дополнительные приспособления: фреза по нержавеющей стали, фреза по алюминию.

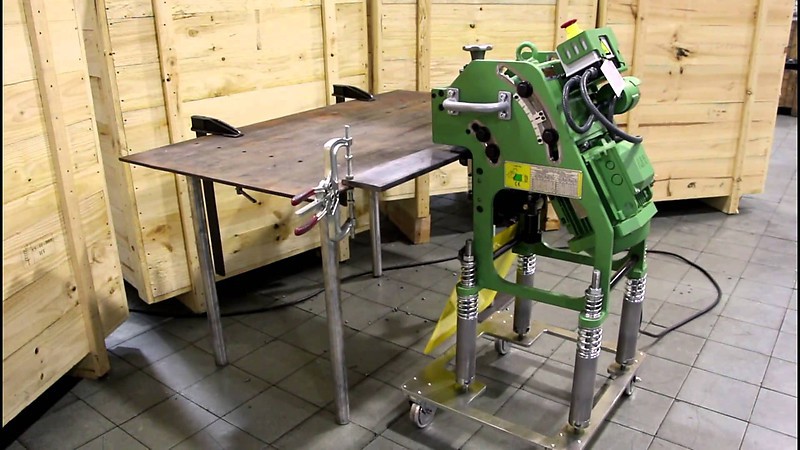

Снятие фаски машиной Cevisa CHP-21G
Прайс лист
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| CHP-21G | Кромкоскалывающая машина Cevisa CHP-21G | 2216977.25 | |
Фрезы для СНР-21G
| Артикул | Модель | Наименование | Цена, руб | |
|---|---|---|---|---|
| CV-233 | 2003-A | Фреза универсальная для СНР 21G | 31611.88 | |
