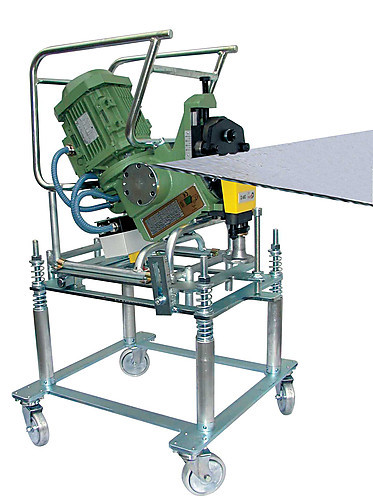

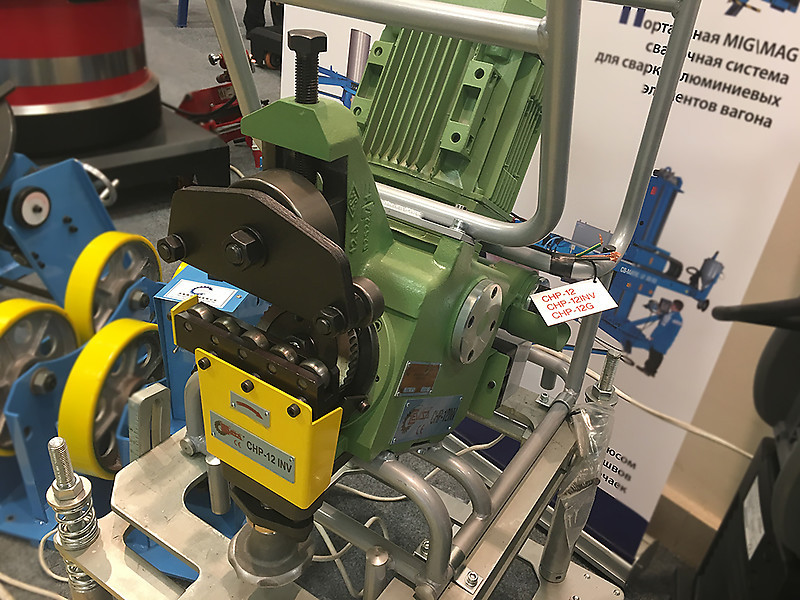

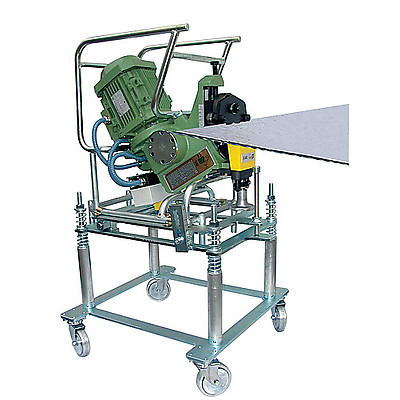

Cevisa CHP-12 INV - кромкоскалывающая машина
Машина для снятия фаски с нижней кромки листа из алюминия, а также углеродистой и нержавеющей стали. Это "перевернутый" вариант машины CHP-12, разработанный специально для того, чтобы избежать трудоемких манипуляций с крупными и тяжелыми листами. Тележка-манипулятор дает возможность быстрого и простого поворота фаскореза на 180°, для создания двусторонней фаски формы X или K.
Углеродистая сталь
| Угол фаски | R = 40 кг/мм2 | R = 50 кг/мм2 | R = 60 кг/мм2 | |||
|---|---|---|---|---|---|---|
| w | d | w | d | w | d | |
| 22,5° | 12 | 11 | 10 | 9 | 8 | 7,5 |
| 30° | 12 | 10 | 10 | 8,5 | 8 | 7 |
| 35° | 12 | 9,5 | 10 | 8 | 8 | 6,5 |
| 37,5° | 12 | 9 | 10 | 7,5 | 8 | 6 |
| 45° | 12 | 8,5 | 10 | 7 | 8 | 5,5 |
Нержавеющая сталь
| Угол фаски | R = 50 кг/мм2 | R = 60 кг/мм2 | R = 70 кг/мм2 | |||
|---|---|---|---|---|---|---|
| w | d | w | d | w | d | |
| 22,5° | 6 | 5,5 | 5 | 4,5 | 4,2 | 3,8 |
| 30° | 6 | 5 | 5 | 4,3 | 4,2 | 3,6 |
| 35° | 6 | 5 | 5 | 4 | 4,2 | 3,5 |
| 37,5° | 6 | 4,5 | 5 | 4 | 4,2 | 3,3 |
| 45° | 6 | 4 | 5 | 3,5 | 4,2 | 3 |
Технические характеристики
| Напряжение: | 380 В/ 50-60 Гц |
| Мощность: | 2200 Вт |
| Скорость подачи: | 2,6 м/мин |
| Максимальная ширина фаски: | 12 мм |
| Углы снятия фаски: | от 20° до 45° |
| Толщина обрабатываемого листа: | 6-40 мм |
| Возможность обработки труб: | от 100 мм |
| Диаметр фрезы: | 93 мм |
| Вес: | 65 кг |
Особенности
- "Перевернутый" вариант станка CHP-12 для снятия фаски с нижней кромки листа.
- Тележка-манипулятор дает возможность быстрого и простого поворота фаскореза на 180°, для создания двусторонней фаски формы X или K.
- Оператору не требуется подъемный кран для поворота и перемещения обрабатываемой заготовки.
- Пружинные амортизаторы компенсируют неровности пола и дефекты заготовки.
- Необходимую высоту установки фаскоснимателя, можно выбрать при помощи подъемного механизма.
- Автоматическая подача материала.
- Возможно применения фаскоснимателя на тележке, в качестве стационарного оборудования.
- Дополнительные приспособления: угловые устройства (22.5°, 25°, 35°, 37.5°, 45°), фреза по нержавеющей стали, фреза по алюминию.

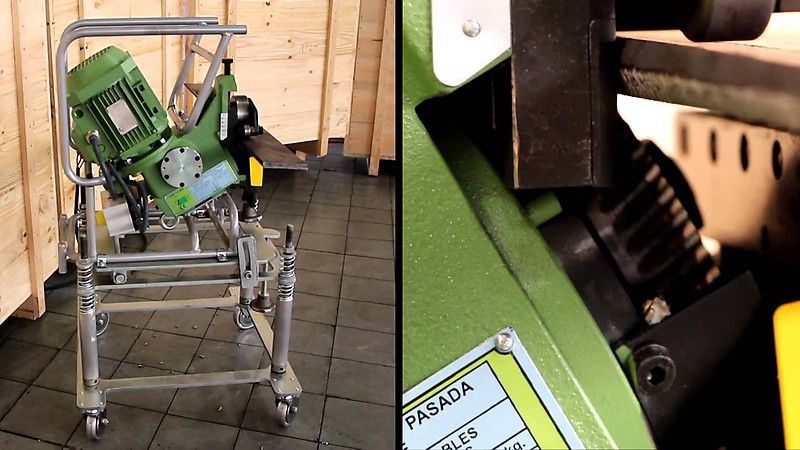

Демонстрация работы кромкоскалывающей машины CHP-12 INV
Прайс лист
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| CHP-12 INV | Кромкоскалывающая машина Cevisa CHP-12 INV | 628061.19 | |

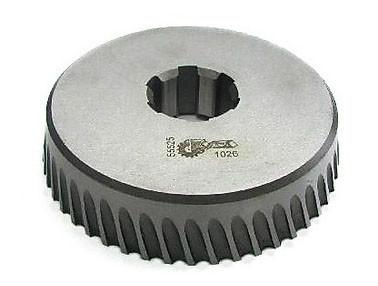

Фрезы для CHP-12 INV
| Артикул | Модель | Наименование | Цена, руб | |
|---|---|---|---|---|
| CV-230 | 1026 | Фреза по стали | 9500.00 | |
| CV-231 | 1026-I | Фреза по нержавеющей стали | 10500.00 | |
| CV-232 | 1026-F | Фреза по алюминию | 10000.00 | |

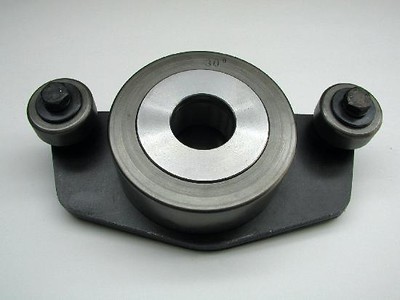

Угловые устройства
